電力模塊

產品分類：電力電源模塊

產品簡介：整流模塊的主要作用是將電網交流電整定成為穩定、可靠的直流電，為蓄電池充電，以及向各種直流負載供電，是系統中最基本的組成部件。深圳市五三通電子科技有限公司為用戶提供全面可靠的產品。

訂購熱線:139-2466-5057
  • 產品信息
  • 產品規格
  • 常見問題

    概述

    整流模塊的主要作用是將電網交流電整定成為穩定、可靠的直流電，為蓄電池充電，以及向各種直流負載供電，是系統中最基本的組成部件。深圳市五三通電子科技有限公司為用戶提供全面可靠的產品。

    表3.1模塊種類清單


    產品系列

    名稱

    冷卻方式

    外形尺寸

    （寬×高×深）

    章節

    5A系列

    WST22005-9/WST11010-9

    自然冷卻

    110×257×415mm

    3.1.1

    WST22005-10/WST11010-10

    智能風冷

    88×177×310mm

    3.1.2

    7A系列

    WST22007-10

    智能風冷

    88×177×310mm

    3.1.2

    10A系列

    WST22010-6/WST11020-6

    自然冷卻

    136×284×445mm

    3.1.3

    WST22010-8/WST11020-8

    自然冷卻

    136×284×445mm

    3.1.3

    WST22010-9/WST11020-9

    半自冷

    110×257×415mm

    3.1.4

    WST22010-10/WST11020-10

    智能風冷

    88×177×310mm

    3.1.5

    20A系列

    WST22020-9/WST11030-9

    半自冷

    110×257×415mm

    3.1.6

    30A系列

    WST22030

    智能風冷

    136×284×445mm

    3.1.7

    40A系列

    WST22040

    智能風冷

    136×284×445mm

    3.1.7


    3.1電力電源模塊

    電力電源模塊按電壓等級分為兩類：220V電壓等級和110V電壓等級。

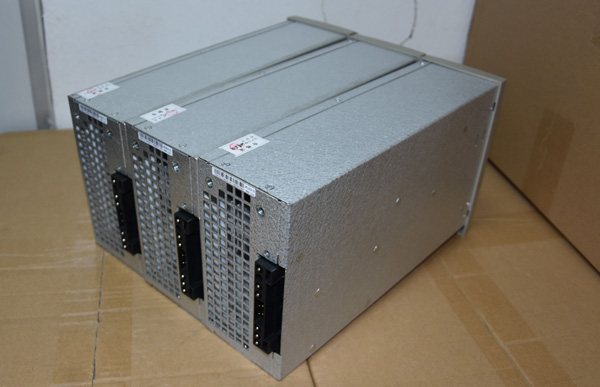

    3.1.1WST22005-9系列自冷模塊

    WST22005-9系列自冷模塊采用LLC全橋諧振軟開關技術，效率高；采用一體化航空插座，安裝方便。包括WST22005-9（220V/5A）和WST11010-9（110V/10A）兩種。

    3.1.1.1主要特點

    ● 采用LLC諧振軟開關技術，效率大于94%；

    ● 內置短路保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；

    ● 采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；

    ● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；

    ● 自冷方式，工作時可聞噪聲不高于40db；

    ● 內置防反接保護，支持帶電熱拔插。

    3.1.1.2技術指標

                         表3.1.1WST22005-9系列模塊技術指標表

    型 號

    項 目

    參數指標

    備 注

    WST22005-9

    WST11010-9

    輸入額定電壓

    380VAC（-20%～+25%）

    -20%～-15%范圍限功率

    輸出額定值

    5A/230V

    10A/115V


    電壓調節范圍

    198～286V

    98～143V


    輸出限流范圍

    10%～105%額定電流

    105%最大限流點

    穩壓精度

    ≤0.5%


    穩流精度

    ≤0.5%


    紋波系數

    ≤0.5%


    轉換效率

    ≥94%

    額定輸入、額定輸出

    動態響應

    恢復時間≤200μs，超調≤±5%

    20%負載躍變到80%負載

    輸出短路電流

    ≤40%額定輸出電流


    輸出過壓告警

    /

    可由模塊監控模塊或監控模塊設置

    輸出過壓保護

    310±5VDC，不可恢復

    155±3VDC，不可恢復

    需手動恢復

    輸出欠壓告警

    /

    /

    由監控設置

    欠壓限功率

    320±5VAC（恢復電壓325±5VAC）

    半載輸出

    輸入欠壓保護

    295±5VAC（恢復電壓305±5VAC）

    交流電壓正常后，

    自動恢復工作

    輸入過壓保護

    490±5VAC（恢復電壓470±5VAC）

    過溫保護

    80℃±5（恢復溫度：65℃±5）

    降溫后自動恢復

    冷卻方式

    自然冷卻


    外形尺寸

    110mm×257mm×415mm（寬×高×深）


    模塊凈重

    ≤7Kg


    表3.1.1WST22005-9系列模塊技術指標表

    型 號

    項 目

    參數指標

    備 注

    WST22005-9

    WST11010-9

    輸入額定電壓

    380VAC（-20%～+25%）

    -20%～-15%范圍限功率

    輸出額定值

    5A/230V

    10A/115V


    電壓調節范圍

    198～286V

    98～143V


    輸出限流范圍

    10%～105%額定電流

    105%最大限流點

    穩壓精度

    ≤0.5%

    穩流精度

    ≤0.5%


    紋波系數

    ≤0.5%


    轉換效率

    ≥94%

    額定輸入、額定輸出

    動態響應

    恢復時間≤200μs，超調≤±5%

    20%負載躍變到80%負載

    輸出短路電流

    ≤40%額定輸出電流


    輸出過壓告警

    /

    可由模塊監控模塊或監控模塊設置

    輸出過壓保護

    310±5VDC，不可恢復

    155±3VDC，不可恢復

    需手動恢復

    輸出欠壓告警

    /

    /

    由監控設置

    欠壓限功率

    320±5VAC（恢復電壓325±5VAC）

    半載輸出

    輸入欠壓保護

    295±5VAC（恢復電壓305±5VAC）

    交流電壓正常后，

    自動恢復工作

    輸入過壓保護

    490±5VAC（恢復電壓470±5VAC）

    過溫保護

    80℃±5（恢復溫度：65℃±5）

    降溫后自動恢復

    冷卻方式

    自然冷卻


    外形尺寸

    110mm×257mm×415mm（寬×高×深）


    模塊凈重

    ≤7Kg
